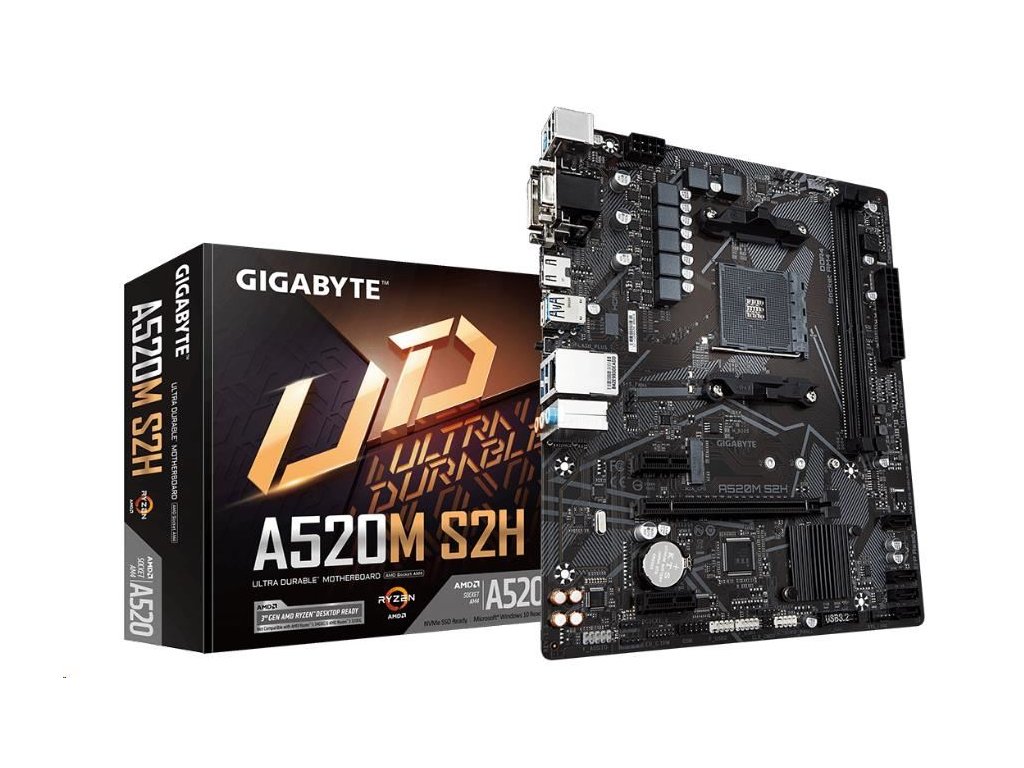

GIGABYTE MB Sc AM4 A520M S2H, AMD A520, 2xDDR4, 1xHDMI, 1xDVI, VGA, mATX

Podrobný popis

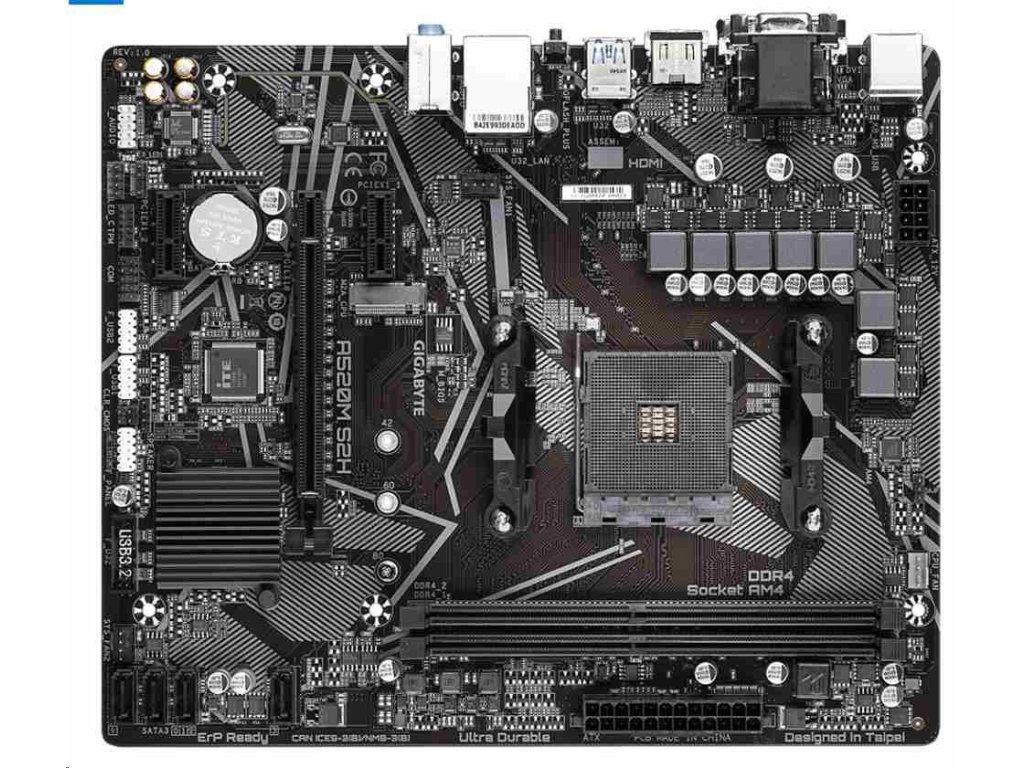

A520M S2H

Ultra odolná základná doska AMD A520 s Pure Digital VRM riešením, GIGABYTE Gaming LAN s riadením šírky pásma, PCIe 3.0 x4 M.2, RGB FUSION 2.0, inteligentný ventilátor 5, Q-Flash Plus, anti-sulfur rezistory

• Podporuje procesory AMD Ryzen™ radu 5000/ 3. generácie Ryzen™ a 3. generácie Ryzen™ s grafickými procesormi Radeon™
• Dvojkanálová ECC/ne-ECC nevyrovnaná pamäť DDR4, 2 DIMM
• 4+3 fázové čisto digitálne riešenie VRM s MOSFETmi s nízkym RDS(on)
• Ultra rýchla karta NVMe PCIe 3.0 x4 M.2 Konektor
• Exkluzívna herná sieť LAN GIGABYTE 8118 s riadením šírky pásma
• Porty HDMI, DVI-D, D-sub na viacnásobné zobrazenie
• RGB FUSION 2.0 Podporuje adresovateľné LED a RGB LED pásy
• Inteligentný ventilátor 5 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP
• Q-Flash Plus Aktualizácia systému BIOS bez inštalácie procesora, pamäte a grafickej karty
• Dizajn rezistorov proti síre

CPU

AMD Socket AM4, podpora pre: AMD Ryzen™ 5000 Series/ 3rd Gen Ryzen™ a 3rd Gen Ryzen™ s grafickými procesormi Radeon™
(Viac informácií nájdete v časti "Zoznam podporovaných procesorov".)

Čipová súprava

AMD A520

Pamäť

2 x zásuvky DDR4 DIMM s podporou až 64 GB (32 GB kapacita jedného DIMM) systémovej pamäte
Procesory AMD Ryzen™ série 5000:
Podpora DDR4 4266(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz pamäťové moduly
Procesory AMD Ryzen™ 3. generácie:
Podpora pre DDR4 5100(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz pamäťové moduly
Procesory AMD Ryzen™ 3. generácie s grafikou Radeon™:
Podpora pre DDR4 5100(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz pamäťové moduly
Dvojkanálová architektúra pamäte
Podpora ECC nevyrovnaných pamäťových modulov DIMM 1Rx8/2Rx8
Podpora neECC nevyrovnaných pamäťových modulov DIMM 1Rx8/2Rx8/1Rx16
Podpora pamäťových modulov Extreme Memory Profile (XMP)
(Ďalšie informácie nájdete v časti "Zoznam podpory pamäte".)

Palubná grafika

Integrované v procesoroch AMD Ryzen™ 3. generácie s grafikou Radeon™:
1 x port D-Sub, podporujúci maximálne rozlíšenie 1920x1200@60 Hz
1 x port DVI-D, podporujúci maximálne rozlíšenie 1920x1200@60 Hz
* Port DVI-D nepodporuje pripojenie D-Sub pomocou adaptéra.
1 x port HDMI, ktorý podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1, HDCP 2.3 a HDR.
Podpora až 3 displejov súčasne
Maximálna zdieľaná pamäť 16 GB

Audio

Realtek Audio CODEC
High Definition Audio
2/4/5.1/7.1-kanálový
* Konfigurácia 7.1-kanálový zvuk, musíte najprv otvoriť zvukový softvér a vybrať položku Rozšírené nastavenia zariadenia > Zariadenie na prehrávanie, aby ste zmenili predvolené nastavenie. Podrobnosti o konfigurácii zvukového softvéru nájdete na webovej stránke spoločnosti GIGABYTE.

LAN

Čip Realtek GbE LAN (1000 Mbit/100 Mbit)

Rozširujúce sloty

CPU:
1 x slot PCI Express x16, podpora PCIe 3.0 a beží na x16
Čipová súprava:
2 x sloty PCI Express x1, podpora PCIe 3.

Rozhranie úložiska

CPU:
1 x M.2 konektor (Socket 3, kľúč M, typ 2242/2260/2280 SATA a PCIe 3.0 x4/x2 podpora SSD)
Čipová sada:
4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1 a RAID 10

USB

CPU:
4 x USB 3.2 porty Gen 1 na zadnom paneli
Čipová sada:
2 x USB 3.2 porty Gen 1 dostupné cez interný konektor USB
6 x USB 2.0/1.1 porty (2 porty na zadnom paneli, 4 porty dostupné cez interné USB headery)

Interné konektory I/O

1 x 24-pinový hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
1 x záhlavie ventilátora CPU
2 x záhlavie systémového ventilátora
1 x adresovateľná záhlavie LED pásu
1 x záhlavie RGB LED pásu
1 x M.2 Konektor Socket 3
4 x konektory SATA 6 Gb/s
1 x záhlavie na prednom paneli
1 x záhlavie na prednom paneli
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module (TPM) header (2x6 pinov, pre GC-TPM2.iba modul 0_S)
1 x záhlavie sériového portu
1 x záhlavie reproduktorov
1 x záhlavie narušenia šasi
1 x prepojka Clear CMOS

Konektory na zadnom paneli

1 x port klávesnice/myši PS/2
1 x port D-Sub
1 x port DVI-D
1 x port HDMI
4 x USB 3.2 porty Gen 1
2 x USB 2.0/1.1 port
1 x port RJ-45
1 x tlačidlo Q-Flash Plus
3 x audio konektory

Riadiaca jednotka I/O

riadiaci čip iTE I/O

Monitorovanie H/W

Detekcia napätia
Detekcia teploty
Detekcia otáčok ventilátora
Upozornenie na prehriatie
Upozornenie na zlyhanie ventilátora
Regulácia otáčok ventilátora
* To, či je funkcia regulácie otáčok ventilátora podporovaná, závisí od nainštalovaného ventilátora.

BIOS

1 x 128 Mbit flash
Použitie licencovaného systému AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.

Jedinečné vlastnosti

Podpora APP Center
* Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky.
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Podpora Q-Flash Plus
Podpora Q-Flash
Podpora Xpress Install

Dodávaný softvér

Norton Internet Security (verzia OEM)
Realtek 8118 Gaming LAN Bandwidth Control Utility

Operačný systém

Podpora 64-bitového systému Windows 10

Faktor formy

Formát Micro ATX; 24.4 cm x 20.5cm.
